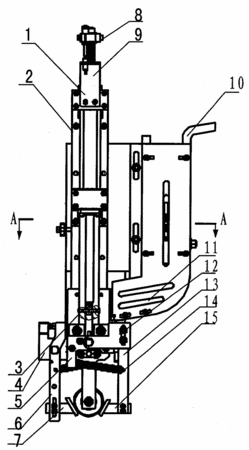

摘要:數控車床的全自動上料機構,涉及機床領域?,F有的自動上料機構裝夾時間長,加工效率低,且成本高,控制上料不準確,無法適應數控車削生產線的要求。本實用新型包括支架底座,在支架底座上固定支架,在支架前方固定支板,后方固定安裝板,滑動體固定安裝在支板上;上料油缸和打入裝置安裝在滑動體上,上料油缸上安裝調節裝置,由上料油缸控制滑動體和打入裝置的滑移;安裝板前方安裝料道,后方固定安裝座,安裝座上安裝擋料裝置,擋料裝置中的分料桿和擋料軸由氣缸控制,分料桿和擋料軸間的距離為一個工件的間距,打入行程做得很短。使用本實用新型后,因其結構簡單、可靠,成本低,提高了上料穩定性,同時也提高了效率。
- 專利類型實用新型
- 申請人浙江陀曼精密機械有限公司;
- 發明人俞朝杰;劉罡;
- 地址312500 浙江省新昌縣南明街道江南北路116號
- 申請號CN201020112920.X
- 申請時間2010年02月08日
- 申請公布號CN201632649U
- 申請公布時間2010年11月17日
- 分類號B23B15/00(2006.01)I;
