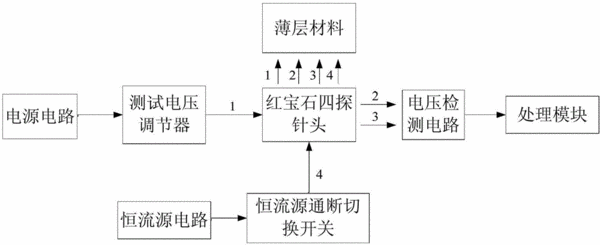

摘要：實用新型公開了一種對薄層材料進行無損測量的方塊電阻測試儀，包括紅寶石四探針頭、測試架、主機、測量控制系統、測試電壓調節器和恒流源通斷切換開關，主機內包括恒流源電路和電源電路，測試電壓調節器設置在電源電路和四探針頭之間，用于在測試開始前調節四探針頭中兩個外探針之間的測試電壓。恒流源通斷切換開關設置在恒流源電路和四探針頭之間，用于控制在探針針尖完全壓觸在薄層材料表面后才接通恒流源電路。本實用新型可以調節1、4探針的測試電壓，避免發生高壓擊穿，紅寶石四探針頭有恰當曲率半徑和壓力，探針壓力可在25-250g的較大范圍內變化，能夠廣泛應用于測量各種新型薄層材料。
- 專利類型實用新型
- 申請人廣州市昆德科技有限公司;
- 發明人王昕;茍永江;龔紅玉;
- 地址510650 廣東省廣州市天河區白沙水路123號東門三樓
- 申請號CN201320589025.0
- 申請時間2013年09月23日
- 申請公布號CN203479907U
- 申請公布時間2014年03月12日
- 分類號G01R27/14(2006.01)I;G01R1/073(2006.01)I;
