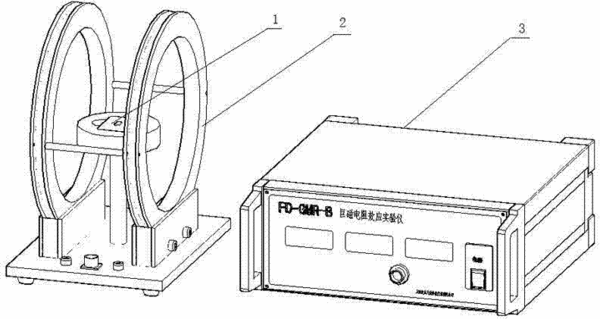

摘要：本實用新型屬于物理實驗裝置技術領域，具體為一種物理實驗用磁電阻特性測量裝置。該裝置由磁電阻傳感器、亥姆霍茲線圈、電源及測量電路構成。其中，磁電阻傳感器設計為插針式可拆換結構，可方便調換為多層膜巨磁電阻傳感器、自旋閥巨磁電阻傳感器及各向異性磁電阻傳感器。本實用新型將傳感器內部組成惠斯登電橋的四只電阻等效成一只電阻，將等效電阻與一已知阻值的精密電阻串聯，用正比法測量其的阻值，可求得電橋中單元電阻阻值與外磁場的關系，得到電阻最大相對變化率等參數。本實用新型適用于大面積物理實驗教學。
- 專利類型實用新型
- 申請人上海復旦天欣科教儀器有限公司;
- 發明人時晨;陳希江;
- 地址200433 上海市楊浦區國權路561號5樓
- 申請號CN201420194634.0
- 申請時間2014年04月22日
- 申請公布號CN203786208U
- 申請公布時間2014年08月20日
- 分類號G01R27/14(2006.01)I;
