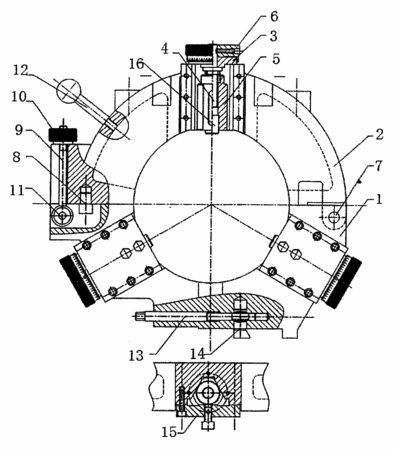

摘要：一種正三角形套筒結構的中心架及正三角形套筒的加工方法，包括步驟：(1)設計制造調試棒：(2)用調試棒試磨，調整好所要使用的外圓磨床。(3)用調試棒將機床調整至要求是磨削三角套筒工藝基準外圓。(4)在平面磨電磁吸盤上60°夾具上三次定位分別磨出彼此成60°的三角套筒的三個導向面。(5)檢測三個面彼此平行度小于0.003mm。本發明的益處在于：正三角形套筒結構承載接觸面大，不僅承載能力強，而且導向精度高。在任何方向力的作用下三角套筒在運動方向上都不會產生歪扭。既保證了固定在三角套筒前端耐磨的聚四氟支承端面始終保持與所支承的外圓是一條母線接觸。同時正三角形套筒結構中心架便于修復。
- 專利類型發明專利
- 申請人北京機電院高技術股份有限公司;
- 發明人孫剛;束京;王超穎;
- 地址100027北京市朝陽區工體北路4號
- 申請號CN200710303765.2
- 申請時間2007年12月21日
- 申請公布號CN100588497C
- 申請公布時間2010年02月10日
- 分類號B23Q1/76(2006.01)I;
