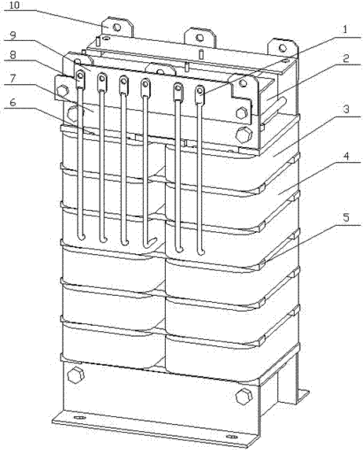

摘要：本實用新型涉及變壓器領域，具體涉及一種新型變頻隔離變壓器。該隔離變壓器包括鐵芯、原邊線圈、副邊線圈，鐵芯具有兩個心柱，原邊線圈和副邊線圈各有六個，其中三個原邊線圈和三個副邊線圈繞制在鐵芯的一個心柱上，其余線圈繞制在另一個心柱上，上下相鄰線圈之間通過墊板隔開，線圈與心柱之間設有撐條；六個原邊線圈并聯并引出兩個原邊引出端子，位于兩個心柱上的副邊線圈分別并聯并各引出兩個副邊引出端子。本實用新型通過改變繞組形式，并在線圈之間設墊板，線圈與鐵芯間設撐條，可充分滿足隔離變壓器的散熱需求，保證兩個副邊輸出電壓的一致性。
- 專利類型實用新型
- 申請人山東艾諾儀器有限公司;
- 發明人龐清奎;孫永亮;
- 地址250101 山東省濟南市高新區出口加工區港興三路1069號
- 申請號CN201320026847.8
- 申請時間2013年01月18日
- 申請公布號CN203192578U
- 申請公布時間2013年09月11日
- 分類號H01F27/30(2006.01)I;H01F27/29(2006.01)I;H01F27/26(2006.01)I;
