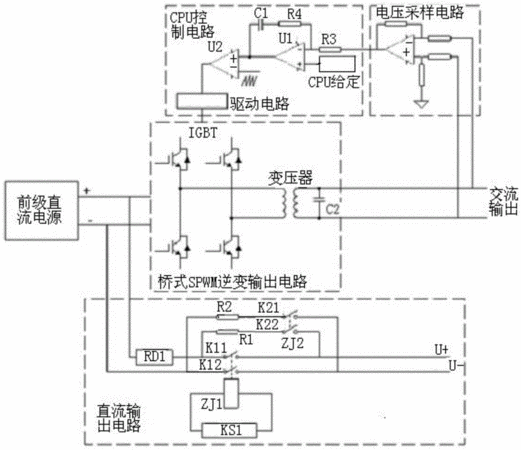

摘要：本實用新型涉及一種具有直流輸出功能的電網模擬電源包括前級直流電源、橋式SPWM逆變輸出電路、電壓采樣電路和CPU控制電路，還包括直流輸出電路，所述的直流輸出電路包括熔斷器、第一直流接觸器、第二直流接觸器、第一充電電阻、第二充電電阻以及與第一直流接觸器并聯的時間繼電器。本實用新型結構簡單，成本低廉，兼具交流輸出功能和直流輸出功能，可模擬電網功能用于逆變器的并網檢驗。
- 專利類型實用新型
- 申請人山東艾諾儀器有限公司;
- 發明人白洪超;楊洪軍;孫永亮;
- 地址250000 山東省濟南市高新區出口加工區港興三路1069號
- 申請號CN201520026323.8
- 申請時間2015年01月15日
- 申請公布號CN204538971U
- 申請公布時間2015年08月05日
- 分類號H02M3/16(2006.01)I;H02M7/5387(2007.01)I;
