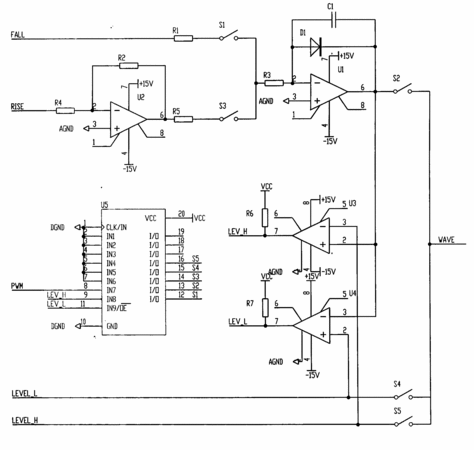

摘要:一種積分電路控制的梯形波發生器,包括一可編程邏輯控制電路(PLD)、一積分電路、兩個比較電路、五個模擬開關,本實用新型提供的積分電路控制的梯形波發生器,采用純硬件控制,采用積分電路達到良好的斜率波形,邏輯控制電路實現良好的拐點切換,不占用軟件資源,且達到了斜率分辨力理論為0的平滑輸出效果,幾個關鍵因素:高低準位、上升下降率、周期均可獨立設置,應用比較靈活。
- 專利類型實用新型
- 申請人山東艾諾儀器有限公司;
- 發明人王巖崧;李輝;張建芳;
- 地址250101 山東省濟南市高新區天辰大街1251號3號樓
- 申請號CN200920029063.4
- 申請時間2009年07月09日
- 申請公布號CN201533292U
- 申請公布時間2010年07月21日
- 分類號H03K4/94(2006.01)I;
