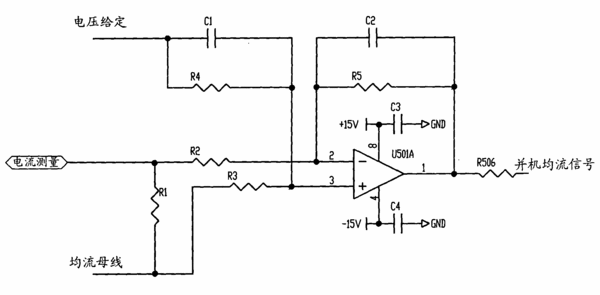

摘要:一種直流電源并機均流控制電路,屬于直流電源領域。具體是包括三個輸入端:電壓給定輸入端、電流測量端和均流母線輸入端,其特征在于:還包括一運算放大器,運算放大器的反相輸入端2腳通過電阻R2與電流測量端連接,同相輸入端3腳通過電阻R3與均流母線輸入端連接,反相輸入端2腳和輸出端1腳之間通過并聯的電阻R5和電容C2連接,同相輸入端3腳和電壓給定輸入端之間通過并聯的電阻R4和電容C1連接,輸出端1腳還設置有電阻R506作為輸出;電流測量端和均流母線輸入端之間還通過電阻R1連接。本方案提供的并機均流控制電路,很好的解決了多臺電源并機后不能達到良好的均流問題,使并機后整個電源系統可以穩定可靠的工作。
- 專利類型實用新型
- 申請人山東艾諾儀器有限公司;
- 發明人李輝;湯承昭;龐清奎;
- 地址250101山東省濟南市高新區天辰大街1251號3號樓
- 申請號CN200820023165.0
- 申請時間2008年05月30日
- 申請公布號CN201204453Y
- 申請公布時間2009年03月04日
- 分類號H02J1/10(2006.01);G05F1/46(2006.01);
