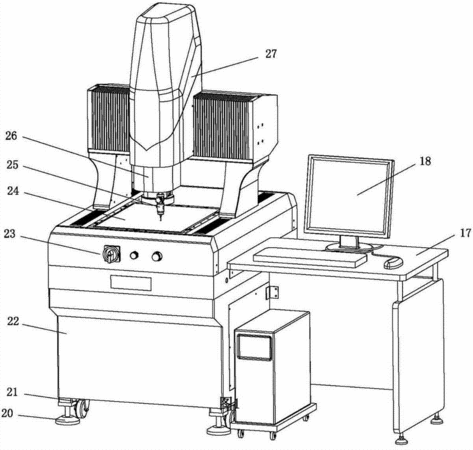

摘要:一種全自動龍門式影像測量儀,涉及影像測量裝置。需要解決的技術問題是克服現有技術被測物尺寸范圍受到限制及被測物必須用治具固定的不足,同時還要解決在相同行程基礎上提高測量精度及穩定性的問題。包括支撐整臺儀器的基座,在基座上設置大理石底座,并在大理石底座上設置用于承載被檢測工件的工作臺以及龍門架;影像組件能沿X向、Y向及Z向移動;還包括照明系統及進行數據處理的計算機系統。其有益效果是:被測物體大小不受限制,能對大的工件進行測量甚至檢定工作。被測件擺放在工作臺便可進行測量,無須再用治具固定,操作便利。精度及穩定性提高,重復性好。
- 專利類型實用新型
- 申請人東莞市嘉騰儀器儀表有限公司;
- 發明人彭雄良;
- 地址523000 廣東省東莞市東城區上橋工業大道松浪街28號一樓
- 申請號CN201320042366.6
- 申請時間2013年01月28日
- 申請公布號CN203163682U
- 申請公布時間2013年08月28日
- 分類號G01B11/00(2006.01)I;
