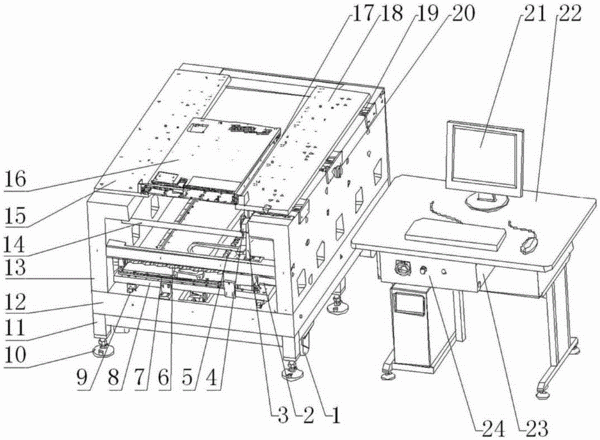

摘要:本實用新型涉及一種全自動平面度測量儀,包括機架,所述的機架上設有底座,所述的底座兩側設有左、右支撐立柱,左支撐立柱上端固定有左平板,右支撐立柱上端固定有右平板,所述的左右平板側邊設有滑槽,所述的右平板上設有調節線性滑軌和滑設于調節線性滑軌上的平板調節手輪,所述的底座上設有X軸檢測裝置、Y軸檢測裝置和工作臺,所述的X軸檢測裝置和Y軸檢測裝置包括CCD激光位移傳感器、線性導軌、研磨絲桿以及伺服電機,所述的CCD激光位移傳感器設于線性導軌上,所述的研磨絲桿一端設有CCD激光位移傳感器,所述的絲桿設于伺服電機另一端。
- 專利類型實用新型
- 申請人東莞市嘉騰儀器儀表有限公司;
- 發明人彭雄良;
- 地址523000 廣東省東莞市東城上橋工業大道松浪街28號
- 申請號CN201520864420.4
- 申請時間2015年10月30日
- 申請公布號CN205079748U
- 申請公布時間2016年03月09日
- 分類號G01B11/30(2006.01)I;
