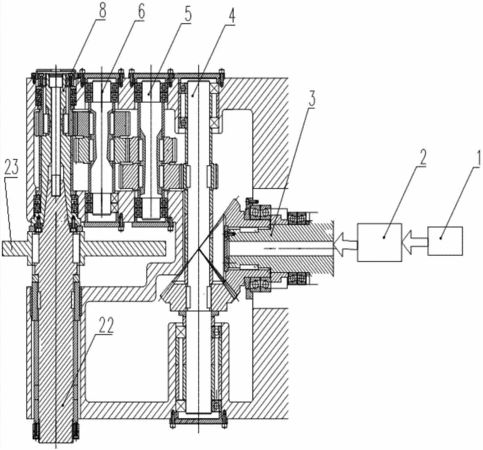

摘要：本實用新型公開了一種開式整體葉盤快速換刀裝置，用于解決現有的更換銑刀盤裝置軸向鎖緊力差的技術問題。技術方案是所述銑刀（23）與銑刀軸（22）通過兩個平鍵（14）連接；銑刀軸（22）的錐面與銑刀齒輪軸（8）的錐孔配合，拉釘（7）沿銑刀齒輪軸（8）內的拉釘孔穿過銑刀齒輪軸（8）與銑刀軸（22）螺紋連接；鎖緊螺母（21）與銑刀軸（22）通過螺紋連接；凸塊（13）和套環（15）對銑刀（23）進行軸向定位。由于銑刀與銑刀軸通過兩個平鍵聯接，達到承受大扭矩銑削的目的。通過拉釘拉緊和采用鎖緊螺母調整軸套的間隙，以及套環和凸塊的軸向定位，提高了軸向鎖緊銑刀軸的鎖緊力。而且換刀平均時間由背景技術的8min/次提高到3min/次，提高了約2倍。
- 專利類型實用新型
- 申請人西北工業大學;
- 發明人寧耀耀;辛紅敏;李志山;寧立群;張曉揚;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201320005221.9
- 申請時間2013年01月06日
- 申請公布號CN203019101U
- 申請公布時間2013年06月26日
- 分類號B23Q3/155(2006.01)I;
