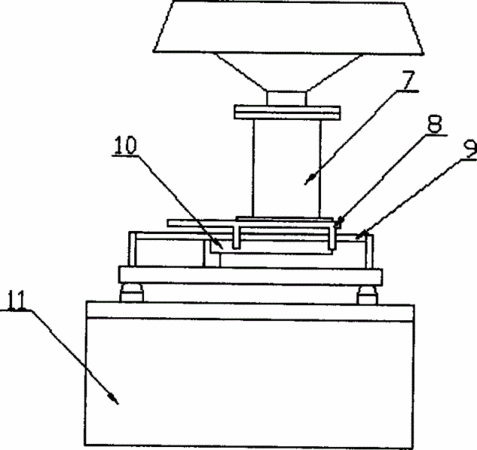

摘要：本實用新型公開了動柱立式高速鉆銑加工中心移動式刀庫機構，包括斗笠式刀庫(7)，滑板(8)，導向桿(9)、氣缸(10)、刀庫底座(11)，其特征在于：所述移動式刀庫為斗笠式刀庫(7)，斗笠式刀庫(7)下端與滑板(8)固定聯接，刀庫底座(11)上面連接導向桿(9)，滑板(8)沿導向桿(9)往返運動，其動力來自于氣缸(10)。本實用新型的優點效果是：本實用新型打破了斗笠式刀庫與機床的固聯結構，將斗笠式刀庫固定在可移動的支架上，減輕機床負荷、增加刀庫的靈活性和換到速度，使加工中心通過自動更換不同的刀具在一次裝夾中完成相應工序的全部加工，大大提高了加工效率。
- 專利類型實用新型
- 申請人山東普魯特機床有限公司;
- 發明人林兆有;華偉;王紀;彭秀水;林偉;
- 地址277500 山東省棗莊市滕州市滕州機械工業園(汽車總站往西1000米南側)山東普魯特機床有限公司
- 申請號CN201120462324.9
- 申請時間2011年11月21日
- 申請公布號CN202438868U
- 申請公布時間2012年09月19日
- 分類號B23Q3/155(2006.01)I;
