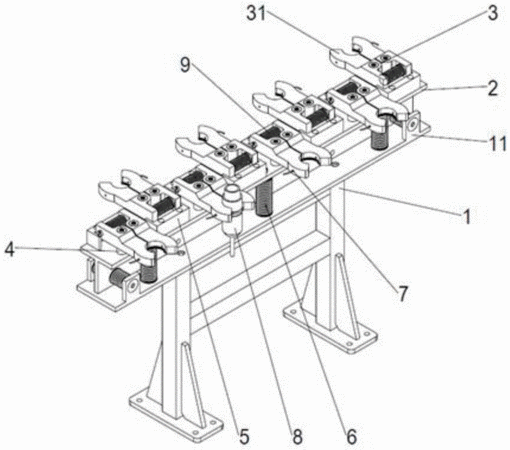

摘要：本發明提出了一種防撞柔性刀庫，包括刀庫支座、柔性支撐板、刀夾、刀具在位檢測傳感器；柔性支撐板安裝在刀庫支座上，且柔性支撐板與刀庫支座還通過多組豎直和水平方向的壓縮彈簧進行配合；刀夾包括兩個相互對稱的夾塊，夾塊前端有刀柄卡槽，夾塊刀柄卡槽位置設計有刀具在位檢測傳感器安裝孔，夾塊中部通過凸臺定位銷與柔性支撐板連接，且夾塊可繞凸臺定位銷做旋轉運動，兩個夾塊尾端之間安裝有恢復彈簧。本發明在多方位使用壓縮彈簧將刀庫支座與柔性支撐板相連接，在設備取刀、換刀過程中不會因為位置發生偏差而無法順利完成取刀、換刀作業，同時防止設備與刀架發生硬性碰撞，避免了硬性碰撞對刀庫和電主軸產生的無法修復的損壞。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人王戰璽;武俊強;秦現生;譚小群;任瑞敏;鐘靖;袁順龍;鄧波;王寧;薛婷;李樹軍;白晶;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201410267082.6
- 申請時間2014年06月16日
- 申請公布號CN104015083A
- 申請公布時間2014年09月03日
- 分類號B23Q3/155(2006.01)I;B23Q17/22(2006.01)I;
