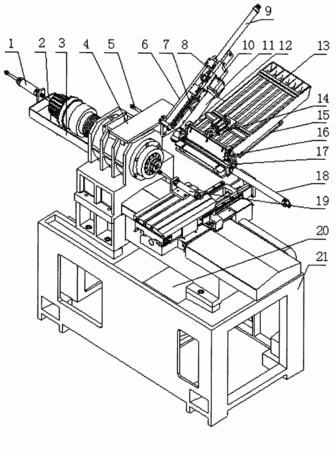

摘要：本實用新型公開了一種數控車床自動送料裝置，包括打料氣缸(1)、氣缸支座(3)、定位氣缸支座(4)、定位氣缸(5)、線性導軌支座(6)、線性導軌(7)、送料臂支座(8)、第一送料氣缸(9)、送料臂(11)、送料槽(12)、料盤支座(15)、第二送料氣缸(19)，所述線性導軌支座(6)用螺釘固定于定位氣缸支座(4)，線性導軌(7)固定于線性導軌支座(6)，送料臂支座(8)固定于線性導軌(7)，送料臂(11)固定于送料臂支座(8)，料盤支座(15)固定于線性導軌支座(6)，料盤(13)固定于料盤支座(15)，第二送料氣缸(19)通過支座固定于機床工作臺。該送料裝置加工效率高，實現了加工的自動化。
- 專利類型實用新型
- 申請人山東普魯特機床有限公司;
- 發明人林兆有;林偉;吳春強;徐士昌;王友波;
- 地址277500 山東省滕州市滕州機械工業園(汽車總站往西1000米南側)山東普魯特機床有限公司
- 申請號CN201220756483.4
- 申請時間2012年12月22日
- 申請公布號CN203018753U
- 申請公布時間2013年06月26日
- 分類號B23B15/00(2006.01)I;
