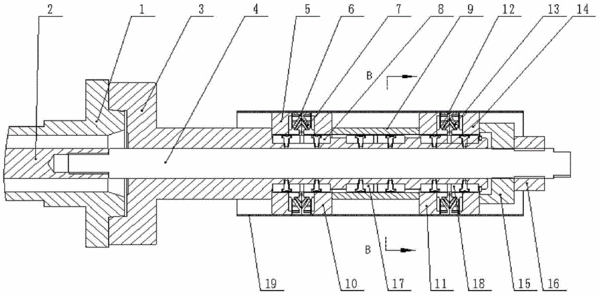

摘要：本實用新型空開了一種蝶簧內撐式夾具，包括車床主軸、夾具空心心軸和蝶形彈簧，其特征是，所述兩個蝶形彈簧背靠背組成一個彈簧組，彈簧組兩側各有一個壓緊盤，由一個彈簧組和兩個壓緊盤組成一個夾緊單元；所述蝶簧內撐式夾具至少包括兩個夾緊單元，所述夾緊單元套在所述夾具空心心軸上，隔套位于兩個夾緊單元之間，所述兩個夾緊單元及隔套的軸心位置處設置有夾具拉緊桿，所述夾具空心心軸安裝在車床主軸上，所述車床主軸上設置有車床主軸拉桿，壓塊通過調整螺母固定在壓緊盤D上。該蝶簧內撐式組合夾具有效解決了薄壁圓筒形工件兩端不能可靠夾緊和不便拆卸的問題，而且具有結構簡單，設計合理的優點。
- 專利類型實用新型
- 申請人山東普魯特機床有限公司;
- 發明人耿建國;趙寶鎖;
- 地址277500 山東省棗莊市滕州市北辛西路南側500米處
- 申請號CN201520611534.8
- 申請時間2015年08月14日
- 申請公布號CN204934663U
- 申請公布時間2016年01月06日
- 分類號B23B31/40(2006.01)I;
