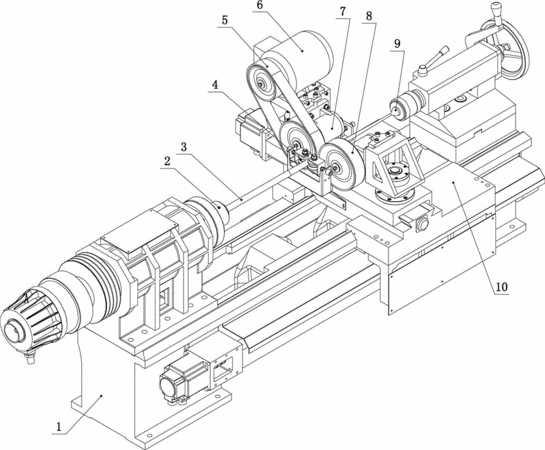

摘要：一種變徑軸類工件自動拋光數控機床，機身上左右相對設置有夾頭和頂尖，夾頭與頂尖之間的機身前后相對、分別活動連接有拖板，兩塊拖板上分別鉸接或相對旋轉連接有磨輪和背輪，磨輪與背輪前后相對設置，工件從磨輪和背輪之間穿過，磨輪所在側的拖板上與磨輪一起同時鉸接或相對旋轉連接有磨輪電機，磨輪電機與磨輪之間傳動連接有砂帶；兩塊拖板還分別連接有螺母，兩側的螺母共同絲杠連接有X向雙螺母雙向滾珠絲杠，X向雙螺母雙向滾珠絲杠旋轉時兩個螺母在X向雙螺母雙向滾珠絲杠上反向運動。拖板包括X向拖板和Z向拖板，Z向拖板沿左右方向滑動連接在機身上，X向拖板沿前后方向滑動連接在Z向拖板上，磨輪、背輪和磨輪電機均設置在X向拖板上。
- 專利類型實用新型
- 申請人山東普魯特機床有限公司;
- 發明人秦夫鎖;王德健;李興勇;耿建國;
- 地址277599 山東省棗莊市滕州市北辛西路南側500米處山東普魯特機床有限公司
- 申請號CN201620087876.9
- 申請時間2016年01月29日
- 申請公布號CN205342736U
- 申請公布時間2016年06月29日
- 分類號B24B21/16(2006.01)I;B24B21/18(2006.01)I;B24B41/06(2012.01)I;B24B41/02(2006.01)I;
