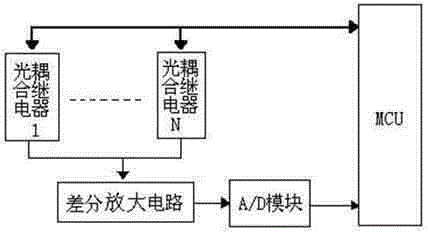

摘要：本實用新型涉及一種具有多路采集通道間信號隔離的工業儀表，包括工業儀表的MCU，其特征在于，還包括：多路光耦繼電器，其中所述多路光耦繼電器的控制端與所述MCU的IO口連接；一差分放大電路，該差分放大電路的輸入端與所述多路光耦繼電器的輸出端連接；以及一A/D模塊，所述差分放大電路的輸出端與A/D模塊輸入端口連接，所述A/D模塊輸出端、控制端與所述的MCU連接I/O口連接。本實用新型采用在多路采集通道間增加光耦合繼電器使不同信號隔離，較好的解決了信號采集干擾的問題及多路串聯差分信號的輸入問題，并且成本增加較小、PCB板占用較小、實用性較高。
- 專利類型實用新型
- 申請人福州昌暉自動化系統有限公司;
- 發明人林瑞忠;林航;
- 地址350002 福建省福州市倉山區建新鎮金洲北路16號
- 申請號CN201220619025.6
- 申請時間2012年11月21日
- 申請公布號CN202906875U
- 申請公布時間2013年04月24日
- 分類號H03K19/14(2006.01)I;
