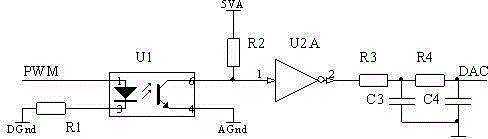

摘要：本實用新型涉及一種新能源車用基于PWM的隔離型模擬電壓輸出電路，該電路由輸入輸出依次首尾相接的隔離電路、整形電路與濾波電路構成，PWM信號連接到所述隔離電路的輸入端。輸出電路通過光藕隔離、波形整理、濾波后實現隔離型模擬電壓輸出，隔離電路設置在PWM信號輸入端，電路簡單，控制方便，而且可以提高電路抗干擾能力。該電路適合新能源車強電磁干擾環境下使用，輸出信號經調理后可以用于發動機油門控制、電機力矩控制等。
- 專利類型實用新型
- 申請人鄭州宇通客車股份有限公司;
- 發明人王永秋;彭能嶺;李振山;周海洋;李鈺銳;齊瀛;
- 地址450016 河南省鄭州市十八里河宇通工業園區
- 申請號CN201120499680.8
- 申請時間2011年12月05日
- 申請公布號CN202424682U
- 申請公布時間2012年09月05日
- 分類號H03K19/14(2006.01)I;
