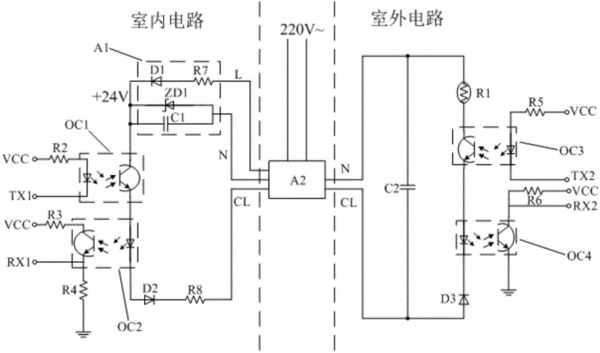

摘要：本實用新型公開了一種空調內外機通訊電路，包括室內電路、室外電路和信號傳輸線；室內電路包括直流穩壓電源電路、第一光耦、第二光耦和室內信號端；直流穩壓電源電路包括第一交流N線輸入端、第一交流L線輸入端和直流輸出端；第一光耦的輸出側與第二光耦的輸入側串聯在直流輸出端與室內信號端之間；室外電路包括第三光耦、第四光耦、第一限流電阻、室外信號端以及第二交流N線輸入端；第三光耦的輸出側、第四光耦的輸入側以及第一限流電阻串聯在室外信號端與第二交流N線輸入端之間；第一限流電阻為熱敏電阻；室內信號端和所述室外信號端通過所述信號傳輸線連接。所述熱敏電阻可以防止接錯線時，電流環路中的電流增大，避免損壞整個電路板。
- 專利類型實用新型
- 申請人廣州視源電子科技股份有限公司;
- 發明人尹波;
- 地址510663 廣東省廣州市高新技術產業開發區科學城科珠路192號4樓
- 申請號CN201520173445.X
- 申請時間2015年03月25日
- 申請公布號CN204539120U
- 申請公布時間2015年08月05日
- 分類號H03K19/14(2006.01)I;
