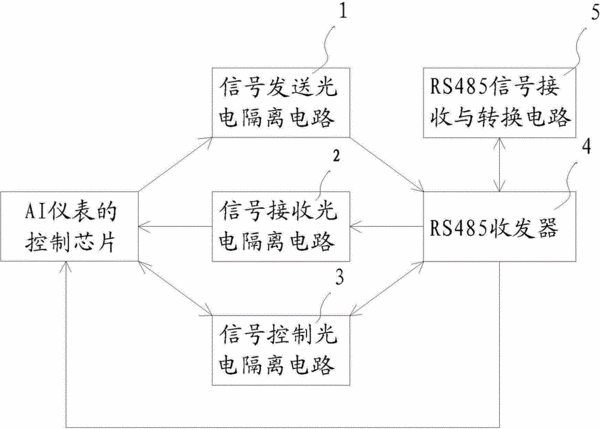

摘要：本實用新型涉及工業用自動化儀表。一種AI儀表的通訊模塊，接于AI儀表的控制芯片，其包括信號發送光電隔離電路、信號接收光電隔離電路、信號控制光電隔離電路、RS485收發器、RS485信號接收與轉換電路，RS485信號接收與轉換電路的輸入輸出端接于RS485收發器的輸入輸出端，RS485收發器的輸入端接于信號發送光電隔離電路的輸出端，信號發送光電隔離電路的輸入端接于AI儀表的控制芯片的輸出端；RS485收發器的輸出端接于信號接收光電隔離電路的輸入端，信號接收光電隔離電路的輸出端接于AI儀表的控制芯片的輸入端；信號控制光電隔離電路的輸入輸出端接于RS485收發器的輸入輸出端和AI儀表的控制芯片的輸入輸出端；RS485收發器的輸出端連接至AI儀表的控制芯片。本方案應用于AI儀表。
- 專利類型實用新型
- 申請人廈門宇電自動化科技有限公司;
- 發明人周宇;
- 地址361000 福建省廈門市火炬高新區火炬北路17號
- 申請號CN201220722226.9
- 申請時間2012年12月25日
- 申請公布號CN202998059U
- 申請公布時間2013年06月12日
- 分類號H03K19/14(2006.01)I;
