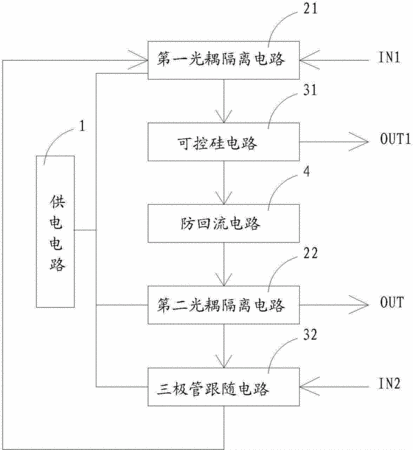

摘要：本實用新型涉及工業用自動化儀表，具體涉及AI（人工智能）儀表的輸出模塊。一種AI儀表的輸出模塊，包括供電電路、光耦隔離電路和電壓調節電路，供電電路為光耦隔離電路和電壓調節電路供電；光耦隔離電路包括第一光耦隔離電路和第二光耦隔離電路，電壓調節電路包括可控硅電路和三極管跟隨電路，第一光耦隔離電路、可控硅電路、第二光耦隔離電路和三極管跟隨電路順序電連接，三極管跟隨電路的輸出端還連接至第一光耦隔離電路的輸入端。本實用新型應用于優化AI儀表的輸出模塊。
- 專利類型實用新型
- 申請人廈門宇電自動化科技有限公司;
- 發明人周宇;
- 地址361000 福建省廈門市火炬高新區火炬北路17號
- 申請號CN201220722950.1
- 申請時間2012年12月25日
- 申請公布號CN202998060U
- 申請公布時間2013年06月12日
- 分類號H03K19/14(2006.01)I;
