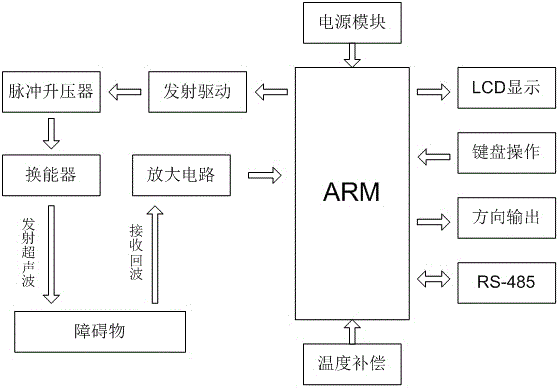

摘要：本實用新型涉及一種精密超聲波物位儀。包括封裝于一主機殼體中的ARM處理器及與該ARM處理器連接的超聲波發射電路、放大電路、溫度補償電路以及為整個裝置提供電能的電源模塊，所述超聲波發射電路經脈沖升壓器連接至換能器，以發射超聲波至障礙物，所述換能器接收經障礙物反射回的回波，轉換為電信號后，經所述放大電路傳輸至ARM處理器進行處理；所述主機殼體上還設置一用于實現人機交互的人機交互模塊，所述人機交互模塊包括LCD顯示屏及鍵盤。本實用新型電路結構簡單、易于實現，且測量精度高。
- 專利類型實用新型
- 申請人福州昌暉自動化系統有限公司;
- 發明人林瑞忠;
- 地址350002 福建省福州市倉山區建新鎮金洲北路16號
- 申請號CN201520831168.7
- 申請時間2015年10月26日
- 申請公布號CN205066880U
- 申請公布時間2016年03月02日
- 分類號G01F23/296(2006.01)I;
