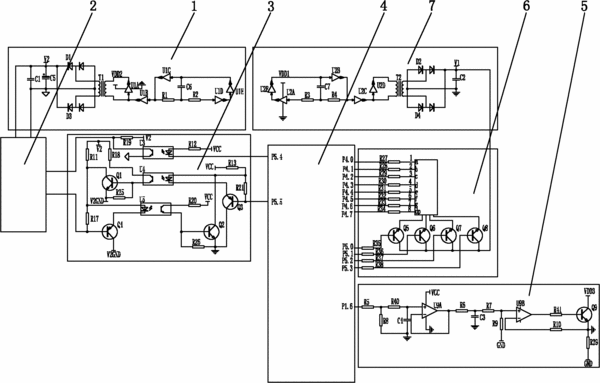

摘要：本實用新型公開一種與現場傳感器隔離的回路供電型智能變送器，其分別與回路供電和傳感器相連接，所述變送器包括兩組DC/DC變換供電單元、A/D變換信號采集單元、單片機、信號隔離單元、D/A變送單元和LED顯示單元；所述DC/DC變換供電單元將隔離整流后的穩壓電源分別提供給A/D變換信號采集單元和LED顯示單元使用；A/D變換信號采集單元輸出端與信號隔離單元輸入端相連接，信號隔離單元的輸出端與單片機的輸入端連接通訊；單片機一輸出端連接LED顯示單元，另一輸出端連接D/A變送單元。本實用新型中信號隔離單位使單片機與現場傳感器采集線路電氣隔離，有效抑制傳感器和A/D變換信號采集單元帶來的現場干擾。
- 專利類型實用新型
- 申請人福州昌暉自動化系統有限公司;
- 發明人林瑞忠;林航;
- 地址350000 福建省福州市倉山區建新鎮金洲北路16號
- 申請號CN201020524946.5
- 申請時間2010年09月10日
- 申請公布號CN201764976U
- 申請公布時間2011年03月16日
- 分類號G01D3/036(2006.01)I;
