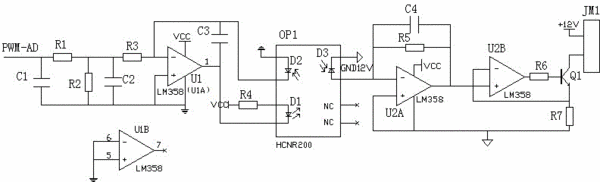

摘要：本實用新型涉及一種多路電參數信號混合輸出的4-20mA模擬輸出電路。二階低通濾波器與比較器的輸入端負極相連，比較器的輸入端正極連接到電源地上；線性光耦發光二極管負極與比較器輸出端相連，反饋光電二極管負極與比較器輸入端負極相連，輸出光電二極管正極與雙運算放大器第一級運算放大器輸入端負極相連，輸出光電二極管正極還通過一RC并聯電路與雙運算放大器第二級運算放大器輸入端正極相連；雙運算放大器輸出端、第六電阻、三極管基極依次連接；第七電阻一端分別與三極管發射極和雙運算放大器第二級運算放大器輸入端負極相連；第七電阻另一端接到12V地上；三極管集電極與輸出接口相連。本實用新型成本低、精度高、使用維護方便。
- 專利類型實用新型
- 申請人杭州利億達科技有限公司;
- 發明人何朝勤;甘訊杰;王蘇斌;孫凱;
- 地址310000 浙江省杭州市西湖區西湖科技園振中路203號1號樓4樓
- 申請號CN201320667107.2
- 申請時間2013年10月28日
- 申請公布號CN203554409U
- 申請公布時間2014年04月16日
- 分類號H03K19/14(2006.01)I;
