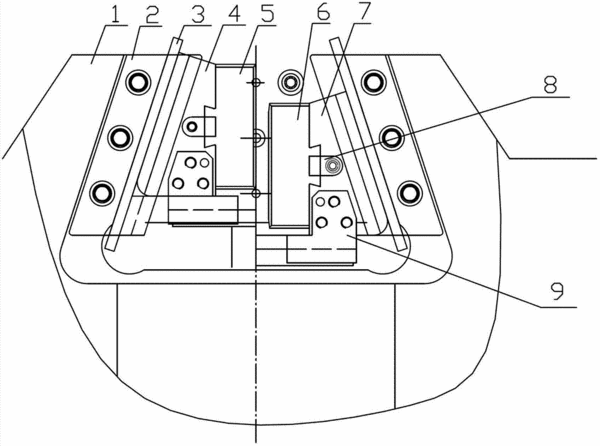

摘要：本實用新型公開了高剛度試驗機夾具體，屬于夾具體，其結構包括鉗口座、鉗口卡板、鉗口、推板、活塞和油缸，鉗口包括左鉗口和右鉗口，鉗口卡板包括左鉗口卡板和右鉗口卡板，鉗口座為半開式鉗口座，左鉗口與左鉗口卡板之間和右鉗口與右鉗口卡板之間分別采用燕尾式配合，推板與左鉗口卡板和右鉗口卡板下面分別通過連接板相連，左鉗口卡板和右鉗口卡板前部的鉗口座內分別設置有壓板，左鉗口卡板和右鉗口卡板的后部設置有導向板，左鉗口卡板與左鉗口的前端面上和右鉗口卡板與右鉗口的前端面上分別設置有定位板。本實用新型具有解決了鉗口放入鉗口卡板后的對中問題，保證了被測試樣的同軸度，不會影響試驗結果；鉗口卡板不易變形，減少經濟損失等特點。
- 專利類型實用新型
- 申請人濟南科匯試驗設備有限公司;
- 發明人脫翠華;
- 地址250118 山東省濟南市槐蔭區新沙北路20號濟南科匯試驗設備有限公司
- 申請號CN201220317444.4
- 申請時間2012年07月03日
- 申請公布號CN202649045U
- 申請公布時間2013年01月02日
- 分類號G01N3/04(2006.01)I;
