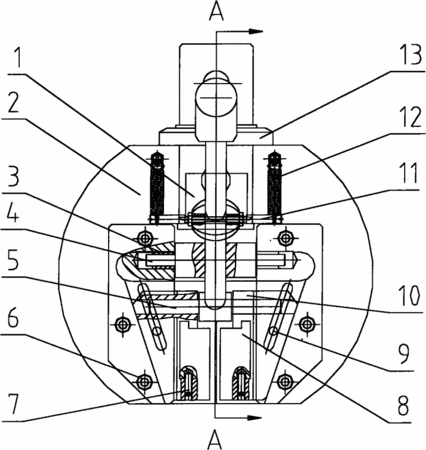

摘要：本實用新型公開了一種杠桿式夾具，包括固定設置的夾具體和用于夾緊工件的具有夾緊方向自由度的鉗口，以及驅動該鉗口的驅動機構，所述驅動機構為支點軸位置固定的杠桿機構，該杠桿機構一端為操作手柄，另一端為帶有小軸的驅動端，所述鉗口配有帶有水平槽形孔的鉗口座，相應地所述小軸通過鉸鏈與所述水平槽形孔聯接，且小軸位于支點軸的內下方；該夾具還包括連接于杠桿與機架間的用于提供夾緊力的復位裝置。依據本實用新型技術方案的夾緊和松夾效率高，且結構緊湊，設計制造難度小。
- 專利類型實用新型
- 申請人濟南試金集團有限公司;
- 發明人孫善燁;徐會正;
- 地址250022 山東省濟南市市中區濟微路24號
- 申請號CN201020234841.6
- 申請時間2010年06月24日
- 申請公布號CN201707258U
- 申請公布時間2011年01月12日
- 分類號G01N3/04(2006.01)I;
