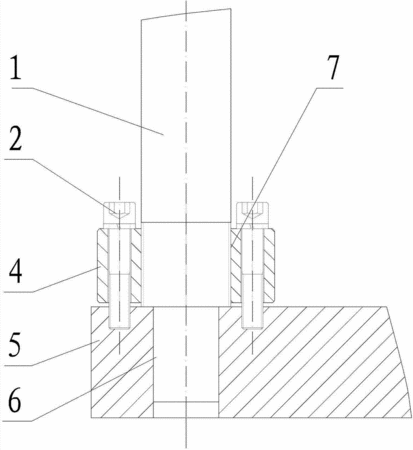

摘要：絲杠與底座可調連接固定裝置，其特征是，包括底座、絲杠、絲母和壓緊螺釘；所述絲杠包括絲杠螺紋部分及定位軸，底座上設有與該定位軸配合的定位孔，絲杠通過定位軸、定位孔的配合與底座定位且絲杠螺紋部分的下端面與底座的上端面接觸；絲杠上裝配絲母，該絲母位于所述定位軸上端側且絲母底端面與底座上端面之間設有間隙；絲母上繞絲杠均布設有多個豎直的壓緊螺釘，所述壓緊螺釘將絲母與底座連接在一起；且所述壓緊螺釘與絲母之間、壓緊螺釘與底座之間均為螺紋配合。該裝置既可以保證絲杠與底座之間的位置精度，又能保證絲杠與底座緊密連接和垂直度調整的要求。
- 專利類型實用新型
- 申請人濟南科匯試驗設備有限公司;
- 發明人姜德志;
- 地址250118 山東省濟南市槐蔭區新沙北路20號濟南科匯試驗設備有限公司
- 申請號CN201220305335.0
- 申請時間2012年06月28日
- 申請公布號CN202648685U
- 申請公布時間2013年01月02日
- 分類號G01D11/00(2006.01)I;
