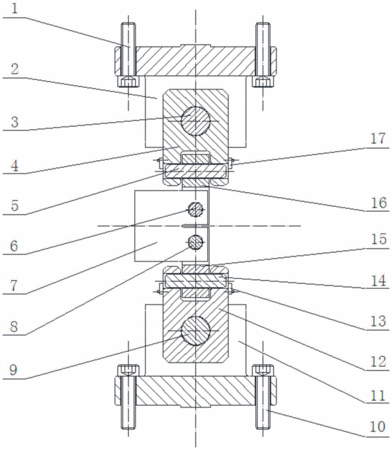

摘要：本發明屬于材料力學性能測試設備，旨在提供一種高壓氫環境材料試驗機緊湊拉伸試樣用夾具。本發明包括上夾具和下夾具兩部分，所述上夾具包括上支座、上主U形夾具、上次U形夾具和銷釘，上支座兩端(圓柱部分外周)分別開設有螺釘孔，通過螺釘與試驗機的上端連接，上支座中間部位的兩個相對矩形塊構成夾持區間，其中，兩個矩形塊與上支座圓柱部分為加工一體結構，皆屬于支座部分。本發明的有益效果是：該夾具可在緊湊拉伸試樣試驗過程中自動消除不對中的影響，保證緊湊拉伸試樣只受到單向載荷作用，避免其受到額外的彎矩，從而提高試驗數據的準確性，而且使用簡便，特別適用于高壓氫環境下材料的緊湊拉伸試驗。
- 專利類型發明專利
- 申請人浙江大學;
- 發明人鄭津洋;蒙波;周池樓;趙永志;徐平;顧超華;張鑫;張俊峰;
- 地址310027 浙江省杭州市西湖區余杭塘路866號
- 申請號CN201410370742.3
- 申請時間2014年07月31日
- 申請公布號CN104142266B
- 申請公布時間2016年08月24日
- 分類號G01N3/04(2006.01)I;
