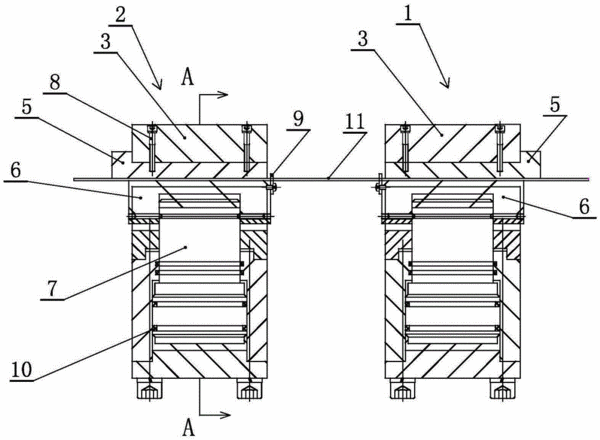

摘要：一種扁鋼絲無損拉伸檢測夾具裝置，包括固定夾具體和移動夾具體，在兩夾具體的夾具體本體的上部前側面均設有用于安裝鉗口夾塊的豁口，在豁口的上頂面夾具體本體內鑲嵌固定設有上鉗口夾塊，在豁口的下底面夾具體本體上設有下鉗口夾塊，所述上鉗口夾塊和下鉗口夾塊相對的一面用于夾緊扁鋼絲處為平面，所述的下鉗口夾塊的底部與夾緊液壓缸的夾緊活塞固定連接，夾具體本體豁口下方設有夾緊活塞移動腔，下鉗口夾塊的頂部可穿過夾具體本體移動至豁口處。通過液壓缸提供穩定的夾緊力將扁鋼絲夾緊，在試樣拉伸過程中既不夾傷試樣表面又能測試所承受拉力下變形情況。通過在夾具本體側面安裝定位板，保證了扁鋼絲拉伸過程不會跑出上下鉗口夾塊夾緊區域。
- 專利類型發明專利
- 申請人濟南科匯試驗設備有限公司;
- 發明人姜雨菲;姜德志;
- 地址250000 山東省濟南市經十西路6288號濟南科匯試驗設備有限公司
- 申請號CN201510884850.7
- 申請時間2015年12月03日
- 申請公布號CN105547818A
- 申請公布時間2016年05月04日
- 分類號G01N3/04(2006.01)I;G01N3/08(2006.01)I;
