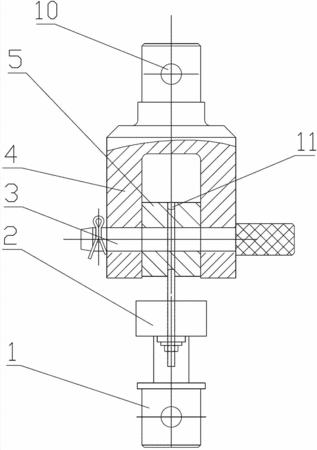

摘要：本實用新型公開了U型螺栓拉伸性能測試用附具，屬于檢測裝置，其結構包括上連接體、下連接體和導向輪，下連接體設置在上連接體的下部，上連接體上部設置有銷孔，下側內部為空腔，空腔內設置有導向輪，空腔兩端的上連接體上分別設置有銷孔，導向輪的中心設置有銷孔，導向輪與上連接體通過穿入銷孔內的銷軸連接，導向輪的外部圓周面的中部開有與U型螺栓圓柱直徑相配合的環形槽，下連接體包括連接頭和連接塊，連接頭上設置有銷孔，連接塊設置在連接頭的上部，連接塊的兩端分別設置有孔，孔內分別設置有導向套，導向套的下部設置有螺母。本實用新型具有上下連接體通用，根據不同直徑的U型螺栓更換對應導向輪的附具，結構簡單合理，使用方便等特點。
- 專利類型實用新型
- 申請人濟南科匯試驗設備有限公司;
- 發明人脫翠華;
- 地址250118 山東省濟南市槐蔭區新沙北路20號濟南科匯試驗設備有限公司
- 申請號CN201320477686.4
- 申請時間2013年08月06日
- 申請公布號CN203385615U
- 申請公布時間2014年01月08日
- 分類號G01N3/04(2006.01)I;
