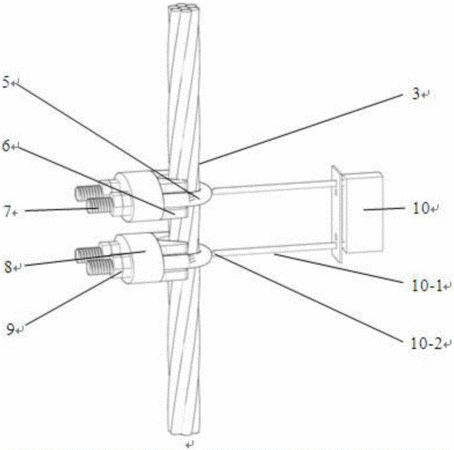

摘要：本發明公開了一種用于高溫下測量鋼索軸向拉伸變形的位移引伸夾持裝置及其使用方法，包括上夾具、下夾具和高溫引伸計；所述上夾具和下夾具均包括U型管夾、V型爪、螺栓、底座、高溫螺母；所述U型管夾套設在試樣上，U型管夾兩端分別連接兩個螺栓，底座上還設置有V型爪，U型管夾和V型爪相對扣向卡住試樣，高溫螺母通過螺栓擰緊，使得試驗過程中試樣、U型管夾和V型爪三者不會出現相對滑動；所述高溫引伸計上設有兩個引伸桿，引伸桿頂端設有刀刃觸點，調節引伸桿，使兩個刀刃觸點分別能夠嵌入兩個U型管夾頂端表面開設的楔形孔槽中，將試樣的標距段內的高溫變形量傳遞給引伸桿，并由高溫引伸計記錄試驗數據。
- 專利類型發明專利
- 申請人南京工業大學;
- 發明人杜詠;周浩;汪賢聰;
- 地址210000 江蘇省南京市浦口區浦珠南路30號8020信箱32分箱
- 申請號CN201610581843.4
- 申請時間2016年07月21日
- 申請公布號CN106018078A
- 申請公布時間2016年10月12日
- 分類號G01N3/04(2006.01)I;
