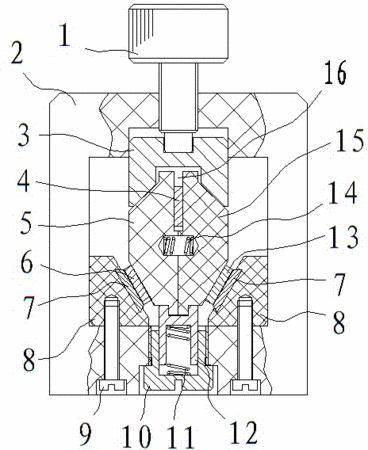

摘要：本實用新型公開了一種插頭引線彎曲試驗的導電夾具，包括盒狀殼體，所述殼體頂部裝置有壓緊螺栓；壓緊螺栓的端部抵接于U形壓塊的頂面，所述U形壓塊的開口端朝下，其下方安裝有左夾緊塊和右夾緊塊；左夾緊塊和右夾緊塊的側面帶有第一斜面和第二斜面；第一斜面抵接于U形壓塊開口端的邊緣上；第二斜面抵接于左插腳和右插腳的一側面；左夾緊塊和右夾緊塊之間安裝有壓簧，兩者之間開有夾槽，夾槽中安裝有上插腳；所述殼體內還安裝有左右對稱的斜墊塊，所述斜墊塊的斜面上分別安裝有導電片，導電片抵接于左插腳和右插腳的另一側面。本實用新型能夠夾緊插頭，并與插腳形成電氣連接，安裝方便；其電氣連接性能安全可靠，絕緣性能好。
- 專利類型實用新型
- 申請人協和機電（無錫）有限公司;
- 發明人倪云南;史長杰;
- 地址214066 江蘇省無錫市濱湖區蠡園技術開發區漁港鄉望湖大道一支路1號
- 申請號CN201220521431.9
- 申請時間2012年10月12日
- 申請公布號CN202928881U
- 申請公布時間2013年05月08日
- 分類號G01N3/04(2006.01)I;G01R1/04(2006.01)I;
