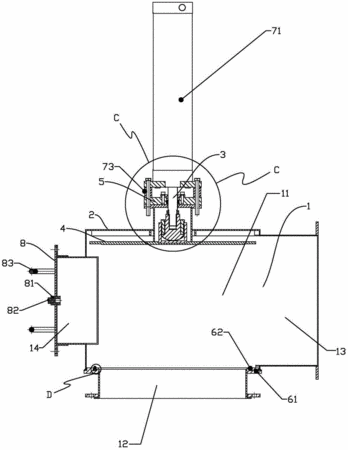

摘要：本實用新型涉及一種擋板閥，包括帶有閥腔的閥體，蓋設于閥體上的閥蓋，伸入閥腔內的閥軸，安裝在閥軸伸入閥腔內一端上的閥板，以及控制閥門啟閉的執行機構，閥體內設有連通閥腔的進、出口，閥蓋上設有閥軸填料箱，閥軸一端穿過閥軸填料箱及閥蓋，閥軸與閥軸填料箱動密封配合，閥板上設有供閥軸連接的連接座，在進口處設有與閥板對應配合的閥座，閥蓋對應閥軸穿過位置設有中心座管，中心座管一端伸入閥腔內，中心座管外端穿過閥蓋，中心座管內設有供閥板上連接座進入的讓位管腔，所述閥軸填料箱密封蓋設在中心座管的外端口上，閥板與中心座管的內端管口接觸密封配合。本實用新型與現有技術相比，具有結構緊湊，閥門開啟度大以及密封可靠的優點。
- 專利類型實用新型
- 申請人浙江創興化工設備有限公司;
- 發明人朱尼生;朱建偉;朱珊偉;
- 地址325024 浙江省溫州市龍灣區高新園區紀風路155號
- 申請號CN201520882404.8
- 申請時間2015年11月06日
- 申請公布號CN205090008U
- 申請公布時間2016年03月16日
- 分類號F16K3/02(2006.01)I;F16K3/30(2006.01)I;F16K41/02(2006.01)I;F16K31/12(2006.01)I;
