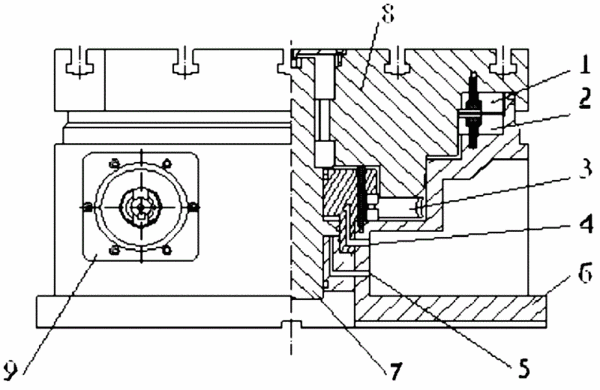

摘要：本實用新型公開了一種臥式加工中心的工作臺，包括固定機座、工作臺臺板、用于驅動工作臺臺板回轉的電機，所述的電機通過蝸桿及蝸輪構成工作臺臺板的回轉傳動路線，所述的固定機座的朝上的表面上，設下端齒盤，所述的工作臺臺板的朝下的表面上，設上端齒盤，所述的下端齒盤和上端齒盤均為圓周分布的端面齒，且互相嚙合。采用上述技術方案，通過兩個有360個齒的、能互相嚙合的端面齒盤，使其上下咬合，采用周邊大圓定位，并利用液壓夾緊，定位精度高且定位可靠；配合直接驅動的電機，可實現360°旋轉，去除了現有技術中的齒輪傳動機構，提高了工作臺的精度，且安裝維護更加方便。
- 專利類型實用新型
- 申請人黃山皖南機床有限公司;
- 發明人趙祖喜;胡明洪;汪慶群;汪曉東;胡明煒;
- 地址245061 安徽省黃山市徽州區黃山路193號
- 申請號CN201120549634.4
- 申請時間2011年12月26日
- 申請公布號CN202428198U
- 申請公布時間2012年09月12日
- 分類號B23Q1/26(2006.01)I;
