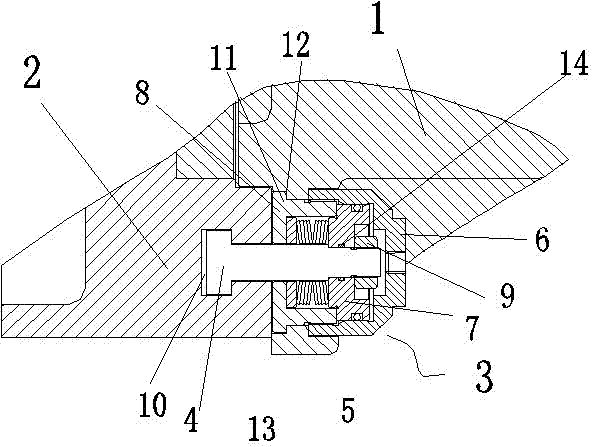

摘要：本實用新型公開了一種鎖緊裝置，包括刀架底座、滑板以及將可回轉刀架底座與滑板連接的鎖緊單元，在所述可回轉刀架底座的圓周上分布若干個所述的鎖緊單元；所述鎖緊單元(3)包括T形端與滑板(2)相連的T形螺桿(4)、碟簧缸(8)、解鎖油缸(6)、嵌套在T形螺桿(4)上的碟簧(5)以及活塞(7)，所述碟簧缸與解鎖油缸(6)通過螺紋副連接，并夾緊固定在可回轉刀架底座上；所述活塞位于解鎖油缸(6)內，并通過螺母(9)緊固在T形螺桿上。本實用新型提供一種結構簡單、鎖緊防轉扭矩大且可靠性強的將可回轉刀架底座與滑板鎖緊的鎖緊裝置。
- 專利類型實用新型
- 申請人浙江陀曼精密機械有限公司;
- 發明人秦朝學;陶富強;王建文;
- 地址312580 浙江省紹興市新昌縣工業園新柿路29號
- 申請號CN201320600968.9
- 申請時間2013年09月27日
- 申請公布號CN203592303U
- 申請公布時間2014年05月14日
- 分類號B23Q1/26(2006.01)I;
