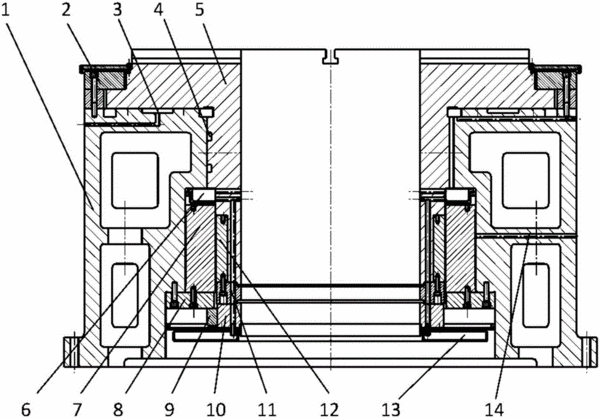

摘要：一種靜壓重載直驅高精度回轉工作臺，包括轉臺由底座（1）、壓板（2）、主導軌靜壓油腔（3）、靜壓芯軸油腔（4）、工作臺面（5）、靜壓回油系統（6）、力矩電機定子（7）、定子固定支座（8）、讀數頭（9）、鋼帶式光柵及安裝支座（10）、轉子安裝支座（11）、力矩電機轉子（12）、集油盆（13）、水冷卻系統（14）、齒輪分配器（15）、多頭泵（16）、主導軌油腔（17）、壓板油腔（18）、芯軸泵站系統（19）、導軌泵站系統（20）、供油系統和回油系統組成；本發明由大扭矩電機轉子直驅，實現零傳動，結構緊湊、工作可靠；結合靜壓導軌極低摩擦系數特性，轉臺伺服剛性高、動態響應特性快、靜差小。
- 專利類型發明專利
- 申請人南京工業大學;南京工大數控科技有限公司;
- 發明人方成剛;黃筱調;洪榮晶;于春建;
- 地址210009 江蘇省南京市新模范馬路5號
- 申請號CN201310626116.1
- 申請時間2013年11月29日
- 申請公布號CN103624555B
- 申請公布時間2016年06月15日
- 分類號B23Q1/26(2006.01)I;
