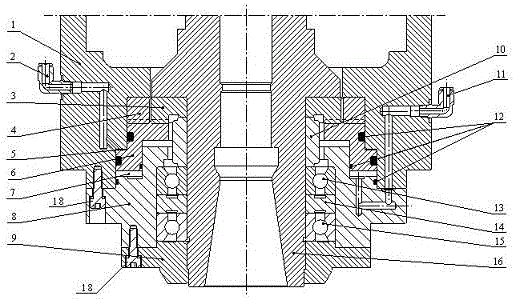

摘要：本實用新型涉及機械技術領域中的高檔數控機床，具體地說是涉及一種銑車主軸的定位鎖緊裝置。一種銑車主軸的定位鎖緊裝置上齒盤B固定在主軸箱上內側L型階梯角部，活塞齒盤裝在主軸箱內側上齒盤B下端，油缸體固定在主軸箱內側活塞齒盤下端，活塞齒盤和油缸體上與主軸箱內側壁接觸部位裝有密封圈，活塞齒盤上臺階與主軸箱下臺階形成油腔A和油腔B，主軸箱上裝有進油口A和油口B并加工有油孔與油腔A和油腔B相通；上隔套、軸承A、中隔套、軸承B從上至下依次裝在主軸上齒盤A的下方，并用法蘭和螺栓固定在主軸下端部。本實用新型具有結構簡單，操作方便，主軸銑車功能轉換可靠、定位準確等優點?？纱蠓忍岣呒庸ば?，甚至可以完全省去某些大型自動化生產線的投資，大大節約空間和不同制造單元之間的周轉運輸時間與費用。
- 專利類型實用新型
- 申請人青海一機數控機床有限責任公司;
- 發明人楊錦斌;裴大為;茍衛東;董偉;楊維平;霍紅梅;王鳳山;
- 地址810018 青海省西寧市柴達木路493號
- 申請號CN201120286708.X
- 申請時間2011年08月09日
- 申請公布號CN202207803U
- 申請公布時間2012年05月02日
- 分類號B23B19/02(2006.01)I;
