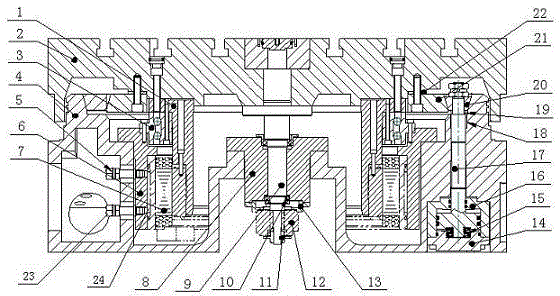

摘要：本實用新型涉及機械技術領域中的高檔數控機床，具體地說是涉及一種銑車復合加工中心的直驅轉臺裝置。本實用新型直驅轉臺裝置所述的電機轉子連接套下方通過螺釘與力矩電機的轉子相連；編碼器軸座通過螺釘與滑鞍中部相連；靜摩擦環通過螺釘與工作臺相連，動摩擦環固定在活塞上，油缸通過螺釘固定在滑鞍右側下端；冷卻介質進口接頭和冷卻介質出口接頭固定連接在電機定子連接套的側壁上。本實用新型的優點有：1．結構簡單易于實現。力矩電機可以有效地消除傳統轉臺驅動方式下由中間傳動環節引起的多種誤差。2．結構冷卻性能好，定位精度高，定位檢測裝置結構簡單易于調整。3．結構鎖緊可靠，保證轉臺在鎖緊后具有較強的軸向和徑向剛度。
- 專利類型實用新型
- 申請人青海一機數控機床有限責任公司;
- 發明人裴大為;王鳳山;劉東;王瑞;黃桂英;趙小玲;李才兒;張啟萍;陶宗亮;魏汝華;王維;
- 地址810018 青海省西寧市柴達木路493號
- 申請號CN201120477426.8
- 申請時間2011年11月26日
- 申請公布號CN202411845U
- 申請公布時間2012年09月05日
- 分類號B23Q1/64(2006.01)I;B23Q11/12(2006.01)I;
