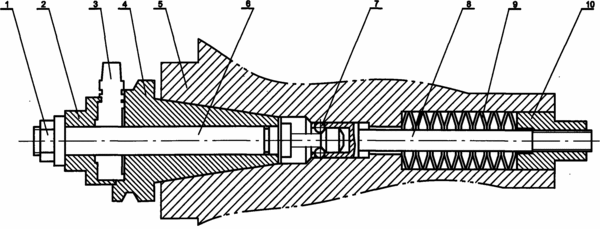

摘要:本實用新型涉及一種加工中心拉刀力檢測裝置,屬于數控機床領域。測力拉桿(6)穿過壓蓋(2)、壓力傳感器(3)和錐柄(4),測力拉桿(6)的一端上有鎖緊螺母(1),另一端為開有倒角的T形頭,測力拉桿(6)通過另一端的T形頭與開有凹形頭的拉刀拉桿(8)通過拉刀鋼球(7)連接,拉刀拉桿(8)穿過碟簧(9)后與由碟簧鎖緊螺母(10)螺紋連接,碟簧鎖緊螺母(10)與加工中心主軸(5)內的中心孔滑動連接,錐柄(4)與加工中心主軸(5)內的錐孔連接。本實用新型解決了拉刀力檢測測量的問題,滿足了測量拉刀力的“快速、準確、量化、便捷”的檢測要求,能在加工中心生產裝配線上方便快捷地檢測加工中心的拉刀力,是一種結構簡單,方便實用的工裝。
- 專利類型實用新型
- 申請人青海一機數控機床有限責任公司;
- 發明人茍衛東;楊錦斌;柯貞東;張啟萍;楊廷華;李有雪;
- 地址810018 青海省西寧市柴達木路493號
- 申請號CN201020621565.9
- 申請時間2010年11月15日
- 申請公布號CN201872003U
- 申請公布時間2011年06月22日
- 分類號B23Q17/09(2006.01)I;
