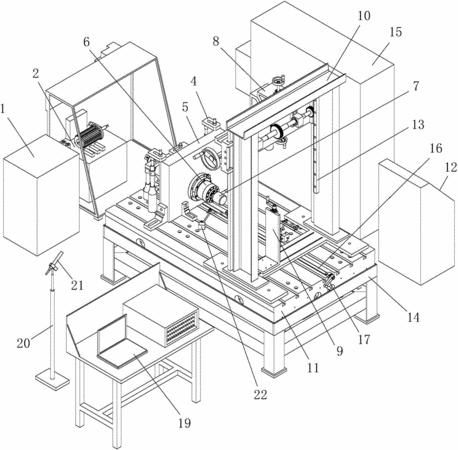

摘要:本實用新型公開了一種多規格主軸功能部件綜合機械特性測試平臺,包括測試機構、操作機構、控制單元和數據處理機構,測試機構包括有主軸固定機構、立臥轉換加載裝置和Z型測試架裝置,主軸連同其主軸箱一起放置于工件臺上并配合主軸固定機構安裝好;Z型測試架裝置安裝于工作臺上且整體位于主軸前方,Z型測試架裝置包括有電渦流位移傳感器和一個紅外線溫度傳感器。本實用新型針的加載系統可以實現對主軸單元的軸向和徑向加載,并且根據不同規格的主軸部件可以上下左右移動,具有高度靈活性,可以更貼合工況地實現對主軸部件剛度、振動、回轉精度、溫度、噪聲等參數的采集和處理輸出,以找出產品欠缺和不足之處,提升產品的質量和性能。
- 專利類型實用新型
- 申請人青海一機數控機床有限責任公司;青海華鼎裝備制造有限公司;
- 發明人茍衛東;李積元;梁兆順;張海英;王鳳山;王曉珺;白向娟;王小紅;陳士梅;
- 地址810003 青海省西寧市生物產業園經二路北段24號
- 申請號CN201621128933.X
- 申請時間2016年10月17日
- 申請公布號CN206095625U
- 申請公布時間2017年04月12日
- 分類號G01M13/02(2006.01)I;G01D21/02(2006.01)I;
