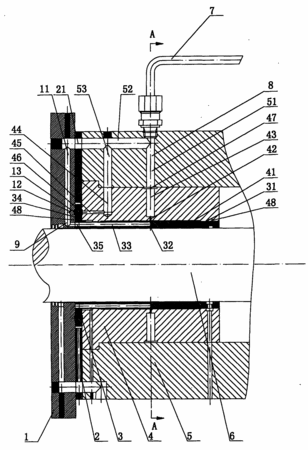

摘要：本實用新型公開了一種高速機床主軸浮環軸承內外油腔獨立供油結構，是在套設于軸承座內的軸承的內壁上設有軸承油腔，作為整個浮環軸承系統的外油腔，在套設于軸承內的浮環的內壁上設有浮環油腔，作為整個浮環軸承系統的內油腔，還設有軸承油腔供油油路和浮環油腔供油油路，所述軸承油腔供油油路依次經軸承座和軸承與軸承油腔連通，浮環油腔供油油路依次經軸承座、裝設于軸承座端部的墊片和端蓋、浮環與浮環油腔連通，軸承油腔兩側設有端泄環槽。該高速機床主軸浮環軸承內外油腔獨立供油結構具有可避免軸承內壁油腔中的高溫油進入浮環油腔、可充分發揮浮環軸承高速性能的優點。
- 專利類型實用新型
- 申請人湖南大學;
- 發明人熊萬里;紀宗輝;馮春亞;陽雪兵;袁巨龍;
- 地址410082湖南省長沙市河西岳麓山湖南大學高效磨削工程中心
- 申請號CN200820159037.9
- 申請時間2008年11月04日
- 申請公布號CN201291389Y
- 申請公布時間2009年08月19日
- 分類號B23Q11/12(2006.01)I;
