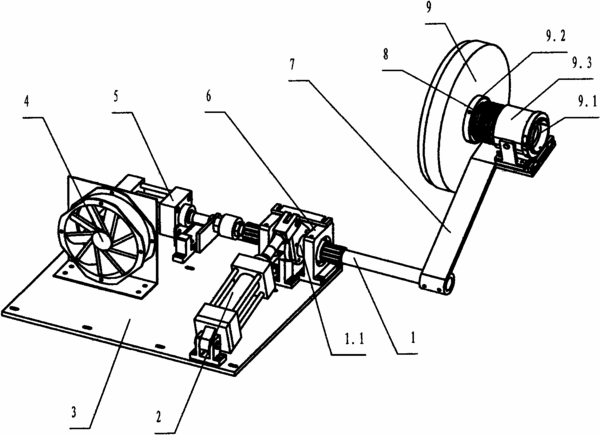

摘要:本實用新型公開了擴散爐密封爐門機構,設有石英爐門體(9),其特征在于:所述石英爐門體外側固定設有一個連接桿(9.1),該連接桿上固定套有金屬卡套(9.2),該金屬卡套的里端套有壓緊彈簧(8),該彈簧的外端,金屬卡套上設有支撐托管(9.3),該托管通過支板(7)與一個花鍵軸承(1)的一端固定連接,花鍵軸承設有軸套(1.1),該軸套與一個旋轉氣缸(2)進行旋轉動力連接,花鍵軸的另一端與一個平移氣缸(5)進行平移動力連接。本實用新型適用于做擴散爐的爐門,操作靈活,密封效果好,節約能源,效率高。
- 專利類型實用新型
- 申請人北京七星華創電子股份有限公司;
- 發明人賀小平;桂曉波;崔偉;王廣明;
- 地址100016 北京市朝陽區酒仙橋東路1號
- 申請號CN200920109657.6
- 申請時間2009年06月30日
- 申請公布號CN201440038U
- 申請公布時間2010年04月21日
- 分類號F27D1/18(2006.01)I;C30B31/00(2006.01)I;
