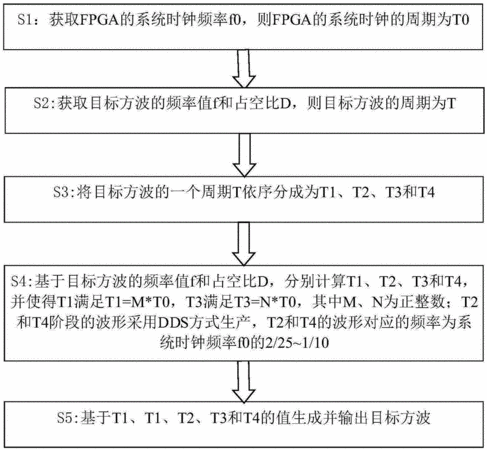

摘要：本發明公開一種基于DDS信號發生器的方波生成方法，其步驟包括：S1：獲取FPGA的系統時鐘頻率f0；S2：獲取目標方波的頻率值f和占空比D，則目標方波的周期為T；S3：將目標方波的一個周期T依序分成為T1、T2、T3和T4，T1、T3分別對應方波的低電平時間和高電平時間，T2和T4分別對應方波的上升沿時間和下降沿時間；S4：基于目標方波的頻率值f和占空比D，分別計算T1、T2、T3和T4，并使得T1滿足T1=M*T0，T3滿足T3=N*T0，M、N為正整數；T2和T4階段的波形采用DDS方式生產，T2和T4的波形對應的頻率為系統時鐘頻率f0的2/25~1/10；S5：基于T1、T1、T2、T3和T4的值生成目標方波。本發明生成的方波非直接跳變，有邊沿過度，解決方波重影，將DDS算法方波改由DAC輸出，減少硬件的成本。
- 專利類型發明專利
- 申請人福建利利普光電科技有限公司;
- 發明人蔡振越;范懷先;吳達鑫;陳煥洵;
- 地址350000 福建省漳州市龍文區藍田開發區橫三路光電科技樓
- 申請號CN201510987994.5
- 申請時間2015年12月24日
- 申請公布號CN105634444A
- 申請公布時間2016年06月01日
- 分類號H03K3/02(2006.01)I;H03K5/01(2006.01)I;
