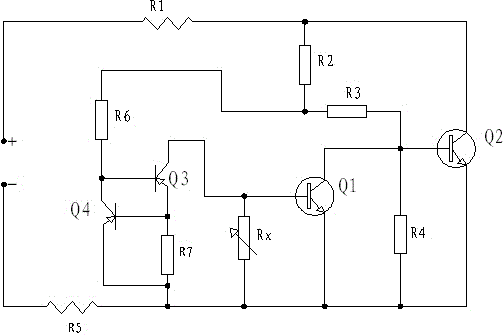

摘要：一種高功效的自動恒溫加熱電路，包括第一加熱電阻絲R1、第二電阻R2、第三電阻R3、第四電阻R4、第五加熱電阻絲R5、第一三極管Q1、第二三極管Q2及熱敏電阻RX，第一三極管Q1的基集通過恒流電路連接在第二電阻R2與第三電阻R3之間的接線上。由于采用了上述技術方案，本發明避免了將熱敏電阻直接接在加熱主回路上，加熱功率大，效率高，在小電流時加熱元件受到的影響小。
- 專利類型發明專利
- 申請人重慶桑耐美光電科技有限公司;
- 發明人吳海龍;
- 地址401120 重慶市渝北區雙鳳橋街道空港開發區翔宇路15號2幢6樓28號
- 申請號CN201410792765.3
- 申請時間2014年12月19日
- 申請公布號CN104571211A
- 申請公布時間2015年04月29日
- 分類號G05D23/24(2006.01)I;H05B1/00(2006.01)I;
