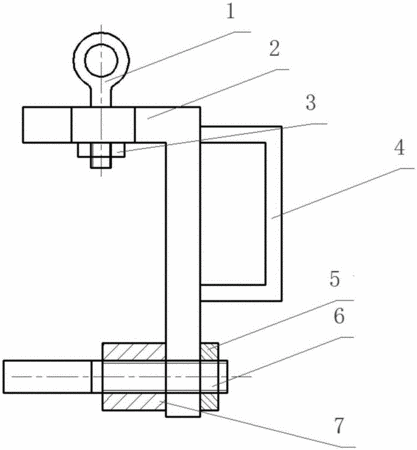

摘要:本實用新型公開了一種可調節的吊具。該吊具包括:吊耳,其一端具有吊環,用于與起吊裝置配合吊裝;另一端具有連接螺頭;吊具體,其上端具有吊耳插孔,所述吊耳的連接螺頭插入該吊耳插孔并通過螺母鎖緊固定,所述吊具體的下端具有支撐銷穿孔;手柄,固定在所述吊具體的側面;以及支撐銷,其一端為與待裝配零件的銷孔適配插入的插入端;另一端具有連接螺桿,所述支撐銷通過連接螺桿穿入吊具體的支撐銷穿孔,再通過調節螺母和調節螺套分別從吊具體的兩側螺接鎖緊固定。該可調節的吊具通過其支撐銷插入待裝配重量較大的零件,利用該吊具與起吊裝置配合使用,能夠降低工人的勞動強度,提高了生產效率。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人陳尚波;魏林超;黃大泛;張宇峰;伍冀勇;李家釗;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201521129492.0
- 申請時間2015年12月30日
- 申請公布號CN205204625U
- 申請公布時間2016年05月04日
- 分類號B66C1/22(2006.01)I;
