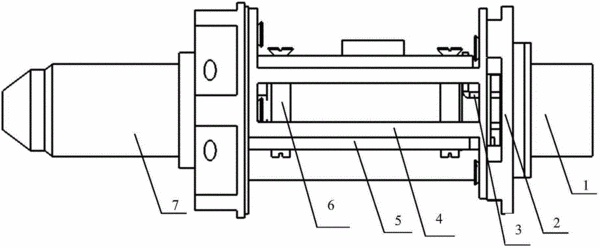

摘要：本發明屬于高溫振動環境下壓力測量技術，涉及一種耐高溫高強度的無引線壓力傳感器結構。本發明無引線壓力傳感器結構包括插座(1)，端蓋(2)，焊柱(3)，支架(4)，電路板(5)，支柱(6)，接管嘴(7)。其中，所述插座(1)、端蓋(2)、支架(4)、接管嘴(7)通過激光焊接和螺釘緊固，構成了傳感器主體結構，電路板通過螺釘和支柱(6)固定在支架上。本發明用焊柱(3)代替所有電路板間連線和電路板對外連線，同時用高溫膠對連接螺釘進行加固，從而有效提高結構穩定性和可靠性，能夠在高溫振動環境下進行長期的壓力測量工作，其測量結果真實、精確。
- 專利類型發明專利
- 申請人武漢中航傳感技術有限責任公司;
- 發明人廖仁杰;黃俊華;周璇;
- 地址430074 湖北省武漢市洪山區東湖東路2號
- 申請號CN201410667167.3
- 申請時間2014年11月20日
- 申請公布號CN104406733B
- 申請公布時間2017年03月29日
- 分類號G01L19/00(2006.01)I;G01L1/00(2006.01)I;
