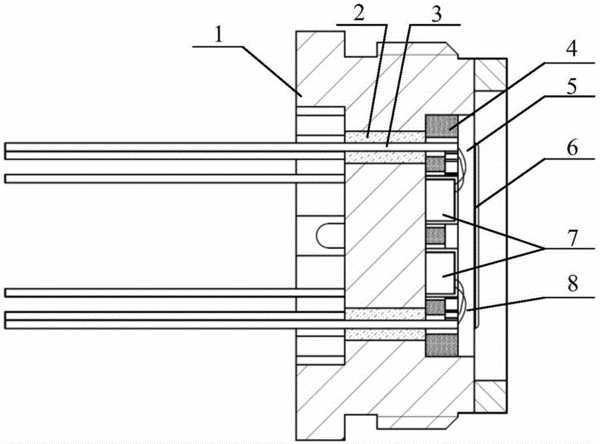

摘要：本實用新型屬于壓力敏感元件封裝技術，涉及一種雙余度壓力管殼結構。所述雙余度壓力管殼結構包括管殼、絕緣體、引腳、硅油、隔離膜片、感壓芯片和引線。其中，兩個感壓芯片設置在管殼一端的安裝腔內，并均通過引線連接到穿過管殼內小孔的引腳上，引腳由絕緣體絕緣固定在管殼小孔內，隔離膜片密封管殼安裝腔口，且安裝腔內填充有硅油。本實用新型通過金屬波紋隔離膜片和硅油將外界與感壓芯片隔離開來，且結構中無動件，可耐長期貯存和使用，能夠滿足傳感器小型化、雙余度、高精度、高可靠的要求，適用于雙余度大量程壓力傳感器應用，具有較大實際應用價值。
- 專利類型實用新型
- 申請人武漢中航傳感技術有限責任公司;
- 發明人易少凡;肖臘連;謝波;
- 地址430074 湖北省武漢市洪山區東湖東路2號
- 申請號CN201520332367.3
- 申請時間2015年05月21日
- 申請公布號CN205027465U
- 申請公布時間2016年02月10日
- 分類號G01L1/00(2006.01)I;G01L9/00(2006.01)I;
