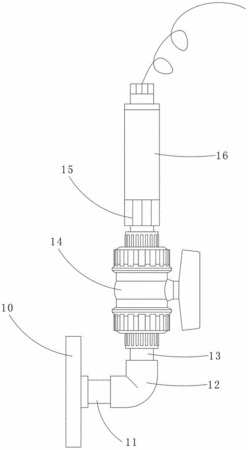

摘要:本實用新型公開一種壓力傳感器的安裝結構,其包括壓力傳感器、壓力傳感器接頭、法蘭、短管、彎頭、第一短管、第二短管和球閥,壓力傳感器豎直放置,壓力傳感器的底部與壓力傳感器接頭的一端部固定連接,壓力傳感器接頭的另一端部連接球閥的一端,球閥的另一端通過第一短管與彎頭的一端部固定連接,彎頭的另一端部通過第二短管與法蘭固定連接。本實用新型采用上述方案,避免現有技術的安裝結構會在水箱有水流入的時候產生壓力不穩的現象,獲得的壓力傳感器的讀數相當的穩定。
- 專利類型實用新型
- 申請人深圳市純水一號水處理科技有限公司;
- 發明人胡小紅;尚東濱;羅智超;陳杰成;陳鐘;
- 地址518000 廣東省深圳市寶安區松崗街道芙蓉路粵深鋼工業廠區廠房-1403
- 申請號CN201620284243.7
- 申請時間2016年04月07日
- 申請公布號CN205607590U
- 申請公布時間2016年09月28日
- 分類號G01L19/00(2006.01)I;
