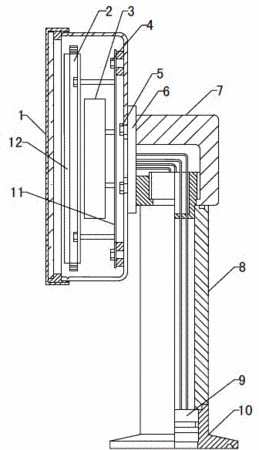

摘要:一種徑向衛生型數字壓力表,屬于數字壓力表技術領域。包括表殼(1)、外殼(8)和傳感器(9),其特征在于:所述的表殼(1)后端通過連接頭(7)固定在外殼(8)的上端,連接頭(7)使表殼(1)的軸線與外殼(8)的軸線垂直,外殼(8)的下端固定有卡箍法蘭(10),傳感器(9)固定在卡箍法蘭(10)與外殼(8)之間,傳感器(9)通過穿設在外殼(8)和連接頭(7)內的導線連接所述電路板(2),卡箍法蘭(10)下部設有導通傳感器(9)的引壓口。本壓力表可以直接利用卡箍法蘭進行連接固定,安裝過程簡便。本壓力表的顯示面可設置在徑向上,在讀取數據時工作人員的可讀取到數據的范圍更廣,讀取更方便。
- 專利類型實用新型
- 申請人淄博飛雁先行測控技術有限公司;
- 發明人張志輝;王惜芳;成韋;周秀成;
- 地址255087 山東省淄博市張店區一帆路山東科匯工業園
- 申請號CN201520216664.1
- 申請時間2015年04月10日
- 申請公布號CN204556158U
- 申請公布時間2015年08月12日
- 分類號G01L19/00(2006.01)I;G01L19/06(2006.01)I;
