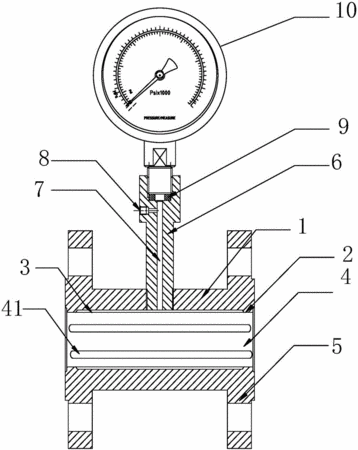

摘要：本發明提供一種法蘭圓筒式的壓力表。其包括一儀表頭以及一固定機構，該固定機構包括：一管狀本體，該管狀本體的兩端均設有一法蘭；一設置在該管狀本體的側壁的支架，該支架的中軸線與該管狀本體的中軸線相垂直；該支架內設有一介質傳遞通道，該支架的自由端與該儀表頭連接；在該管狀本體的內部設有一將該介質傳遞通道與該管狀本體的內部隔離開的隔膜，筒型隔膜表面設有若干用于緩沖周向張力的壓花。本發明中的法蘭圓筒式的壓力表切實有效地簡化了壓力表在工作管路上的安裝步驟，在不需要破壞工作管道內部結構的情況下實現可靠的監控，便于后期的維護。
- 專利類型發明專利
- 申請人上海朝輝壓力儀器有限公司;
- 發明人伍正輝;陳明;
- 地址200433 上海市楊浦區翔殷路81號3幢2006室
- 申請號CN201510511963.2
- 申請時間2015年08月19日
- 申請公布號CN106468611A
- 申請公布時間2017年03月01日
- 分類號G01L19/00(2006.01)I;
